光纖復合架空地線OPGW-中心束管式

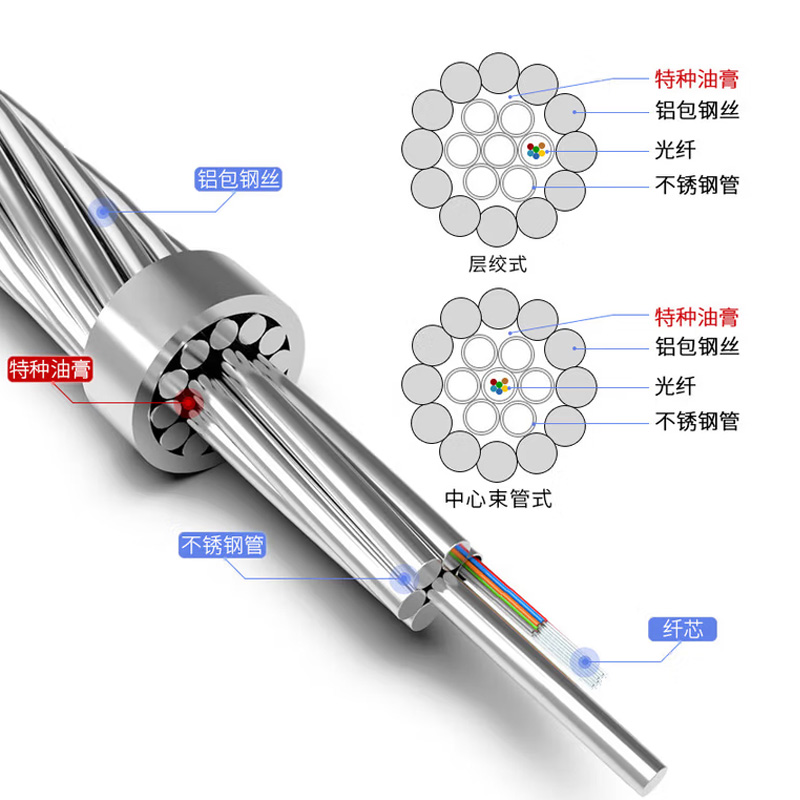

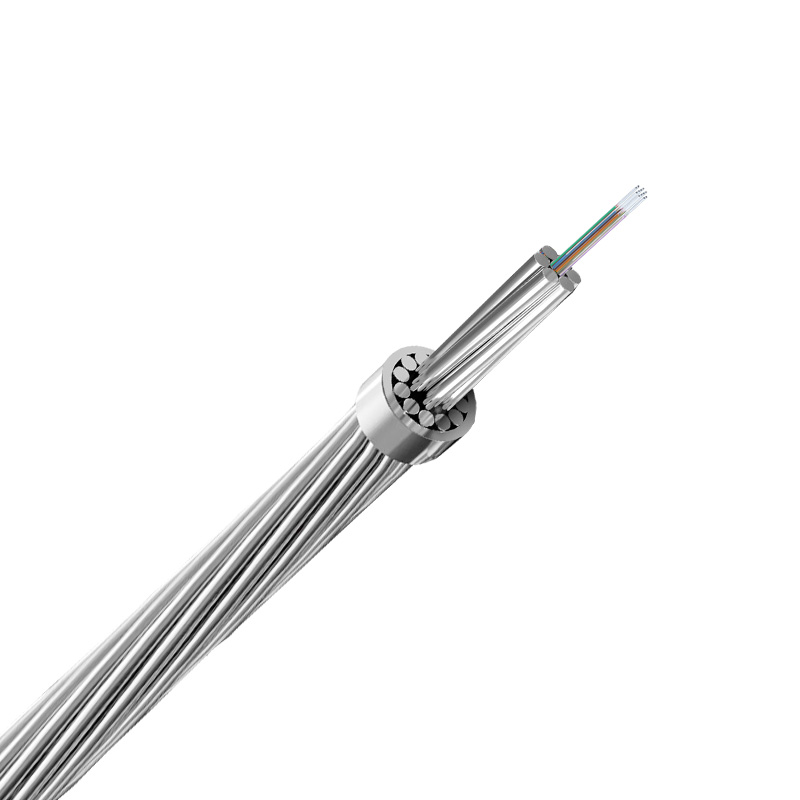

產品結構
產品描述
光纖復合架空地線（OPGW）是一種含有光纖的架空地線，具有架空地線和光通信等多重功能，主要用于110KV、220KV、500KV、750KV及新建架空高壓輸電系統的通信線路。也可用于更換舊架空高壓輸電系統的現有地線，增加光通信線路，傳導短路電流并提供抗雷擊保護。可根據用戶需求定制特殊結構。
產品特點
·不銹鋼管保護光纖，抗拉強度大；
·纜徑小，重量輕，對桿塔的附加載荷低；
·光單元形成適宜的一次光纖余長；
·抗拉伸、抗扭力、抗側壓性能稍差。
產品標準
滿足DL/T832-2016標準
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.35 dB/km |
|
|
|
1550 nm | ≤0.21 dB/km | ≤0.22 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.5 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
帶寬（A級） | 850 nm |
|
| ≥600 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1200 MHz·km | ≥600 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
| 類型 | 材料 | 數值 |
|
|
|
|
|
|
|
≈70 | 11.4 | ≤475 | ≥77 | ≤1.30 | ≥24 |
|
|
|
|
|
4 | OPGW-48B1.3-70-[42;38] | 6/3.8/40AS,光單元1/3.8 | 48 | ≈70 | 11.4 | ≤340 | ≥42 | ≤0.70 | ≥38 |
機械及環境性能測試
<table ke-zeroborder" border="0" cellspacing="0" style=";padding: 0px;color: rgb(0, 0, 0);font-family: arial, helvetica, clean, sans-serif;text-wrap: wrap;width: 880px;border: none">
項目 | 測試方法 | 驗收標準 |
拉力 | GB/T 7424.2-E1 載荷：依據光纜結構變化 樣品長度：不小于10m；鏈路不小于100m 持續時間：1min | 40%RTS 光纖無明顯應變（0.01%），光纖無明顯附加衰減（0.03dB）。 60%RTS 光纖應變≤0.25%，光纖附加衰減≤0.05dB (拉力取消后，光纖無明顯殘余附加衰減（0.03dB）)。 |
壓扁 | GB/T 7424.2-E3 載荷：依據上表，測試3個點 持續時間：10min | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.05dB/纖， OPGW無機械損傷。 |
滲水 | GB/T 7424.2-F5 時間：1 hour 樣品長度：0.5m 水高：1m | 不滲水。 |
溫度循環 | GB/T 7424.2-F1 樣品長度：不少于500m 溫度范圍：-40℃~+70℃ 循環次數：2 保溫時間：不小于12h | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.1dB。 |
交貨長度
推薦長度2000米/3000米，可按客戶要求提供其他長度。
