0-3.0MM 單芯圓形鎧裝光纜

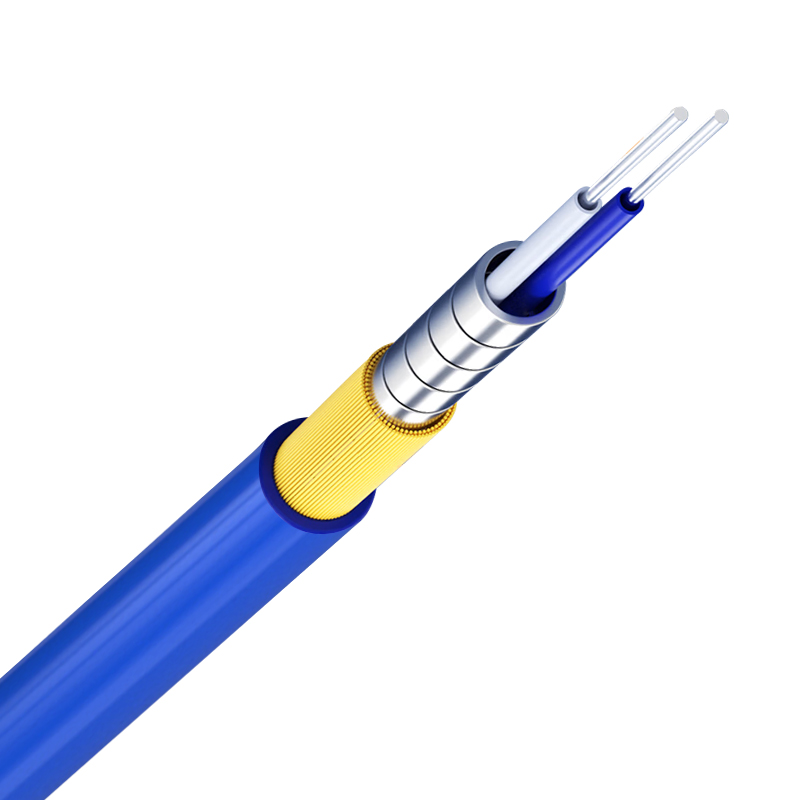

1、產品結構示意圖
3、產品特點
具有優越的機械和環境性能
柔軟、靈活、堅固、接續方便，特別適用于長距離、野外、樓宇布線、線槽光電混放等光連接
產品阻燃及護套機械物理性能滿足現有常規室內光纜行業標準
可以根據客戶使用要求，改變產品現有性能
4、光纜參數
各種規格光纜對應的結構尺寸(表 1)
光纜型號 | 光纜外徑 mm | 鋼鎧外徑 mm | 緊套光纖外徑 mm |
2.0GJSJV | Φ2.0±0.1 | Φ0.9±0.05 | Φ0.5 |
3.0GJSJV | Φ3.0±0.1 | Φ1.4±0.05 | Φ0.9 |
各種規格光纜所對應的機械性能(表 2)
光纜型號 | 光纜外徑 mm | 光纜重量 KG/KM | ******抗拉 N | 彎曲半徑* | 側壓 N/100mm |
短期 | 長期 | 動態 | 靜態 |
2.0GJSJV | Φ2.0±0.1 | 6.5 | 150 | 80 | 50 | 30 | 4500 |
3.0GJSJV | Φ3.0±0.1 | 11 | 300 | 200 | 60 | 30 | 3000 |
5、材料選用
光纖種類：?jiǎn)文?G652、G657、G655，多模 50/125、62.5/125、OM3，各種能量光纖、像束等特種產品
護套材料：PVC、LSZH、TPU、ETFE 等
護套顏色：G652—藍色、G657—灰色、G655—綠色、多?！凵?或灰色)， 也可根據用戶商定顏色
不銹鋼鎧裝：SUS304、SUS204，或其它商定材料
其它要求：根據用戶商定的其它特殊要求
