層絞式鎧裝光電復合纜GDTS

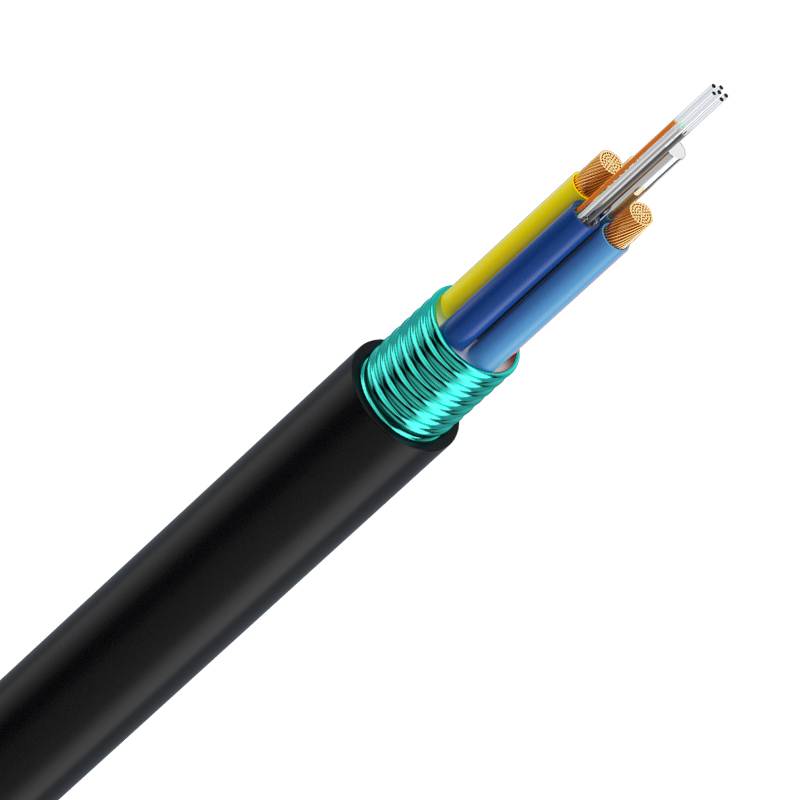

產品結構
產品描述
GDTS光纜的結構是將250um光纖套入高模量材料制成的松套管中，松套管內填充防水化合物。RVV國標電源線，纜芯的中心是一根金屬加強件，結構不同，加強件上會擠一層聚乙烯（PE）。松套管（和電源線）圍繞中心加強件絞合成緊湊的纜芯，纜芯縫隙充上阻水填充物。涂塑鋼帶縱包后擠制聚乙烯護套成纜。
產品特點
·具有很好的機械性能和溫度特性；
·松套管材料本身具有良好的耐水解性能和較高的強度；
·管內填充特種油膏，對光纖進行了關鍵性保護；
·降低采購成本，節省施工費用；
·良好的抗壓性和柔軟性；
·PE護套具有很好的抗紫外線、輻射性能；
·光電一體化，解決設備用電和信號傳輸問題；
·涂塑鋼帶提高光纜的抗壓性能。
產品標準
滿足YD/T 2159-2010標準
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.36 dB/km | ≤0.4 dB/km |
|
|
1550 nm | ≤0.22 dB/km | ≤0.23 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.3 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
帶寬（A級） | 850 nm |
|
| ≥500 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1000 MHz·km | ≥800 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
光纜型號 | 芯數 | 導體截面積mm2 | 光纜尺寸 mm | 光纜重量 kg/km | 允許拉伸力 長期/短期 N | 允許壓扁力 長期/短期 N | 彎曲半徑 靜態/動態 mm |
GDTS | 2-24 | 1.0 | 10.4 | 142 | 600/1500 | 300/1000 | 10D/20D |
2-24 | 1.5 | 11.4 | 172 | 600/1500 | 300/1000 | 10D/20D |
2-24 | 2.0 | 12.5 | 215 | 600/1500 | 300/1000 | 10D/20D |
2-24 | 2.5 | 13.8 | 269 | 600/1500 | 300/1000 | 10D/20D |
2-24 | 3.0 | 14.5 | 295 | 600/1500 | 300/1000 | 10D/20D |
2-24 | 4.0 | 15.0 | 330 | 600/1500 | 300/1000 | 10D/20D |
儲存、使用溫度：-40~+70℃
交貨長度
推薦長度2000米/3000米，可按客戶要求提供其他長度。
