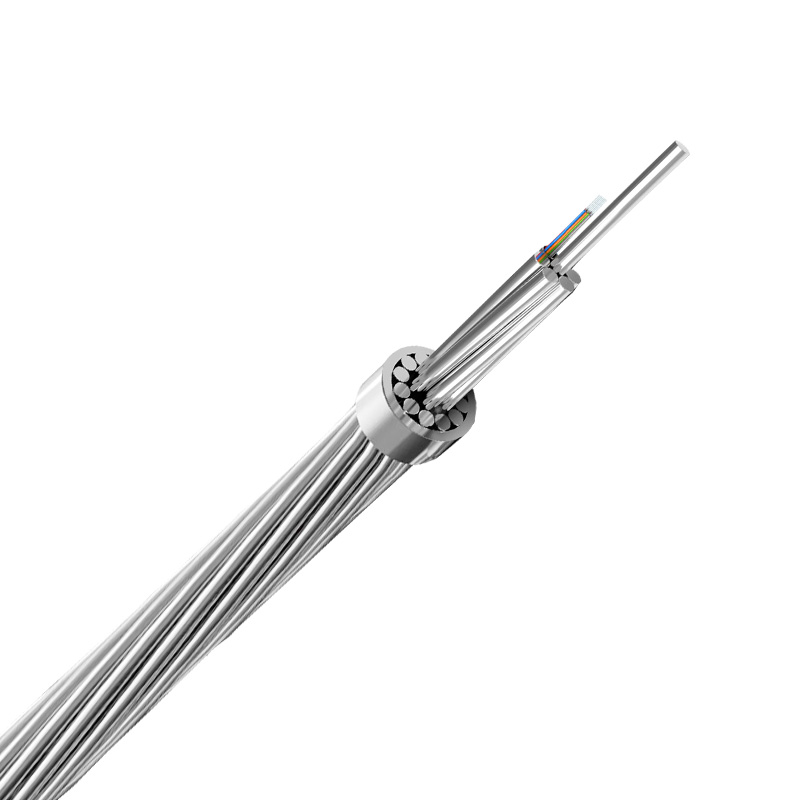

光纖復合架空地線OPGW-層絞式

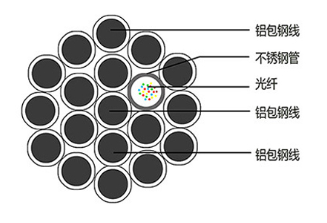

產品結構
產品描述
光纖復合架空地線（OPGW）是一種含有光纖的架空地線，具有架空地線和光通信等多重功能，主要用于110KV、220KV、500KV、750KV及新建架空高壓輸電系統的通信線路。也可用于更換舊架空高壓輸電系統的現有地線，增加光通信線路，傳導短路電流并提供抗雷擊保護。可根據用戶需求定制特殊結構。
產品特點
·纜徑較大，可設計大光纖芯數；
·結構穩定，可靠性高；
·抗拉強度和短路電流容量較大，可達到機械和電氣性能*佳平衡；
·*佳的絞合設計，可獲取二次光纖余長；
·絞線層數可設計兩層或三層；
·單絲可為鋁包鋼線和鋁合金線、鋁線組合。
產品標準
滿足DL/T832-2016標準
光學特性
| G652 | G655 | 50/125 | 62.5/125 |
衰減 | 1310 nm | ≤0.35 dB/km |
|
|
|
1550 nm | ≤0.21 dB/km | ≤0.22 dB/km |
|
|
850 nm |
|
| ≤3.0 dB/km | ≤3.5 dB/km |
1300 nm |
|
| ≤1.0 dB/km | ≤1.0 dB/km |
帶寬（A級） | 850 nm |
|
| ≥600 MHz·km | ≥200 MHz·km |
1300 nm |
|
| ≥1200 MHz·km | ≥600 MHz·km |
數值孔徑 |
|
| 0.200±0.015NA | 0.275±0.015NA |
光纜截至波長 | ≤ 1260 nm | ≤ 1450 nm |
|
|
結構參數
| 類型 | 材料 | 數值 |
結構 | 光纖 | G652D / G655等 | 2-144芯 |
保護管 | 不銹鋼管 | 1.5-6.0mm |
絞合單線 | 鋁包鋼/鋁合金/鋁桿 | 1.5-6.0mm |
*大外徑 | 30mm |
*大截面積 | 500mm2 |
機械性能 | *大拉力（RTS）KN | 700 |
*大壓扁力（N/100mm） | 3000 |
*大短路電流容量 (40℃~200℃)(kA2s) | 2000 |
*小彎曲半徑（動態） | 20D |
*小彎曲半徑（靜態） | 15D |
環境性能 | 安裝溫度范圍 (℃) | -10~+50 |
運行及存儲溫度范圍 (℃) | -40~+65 |
機械及環境性能測試
項目 | 測試方法 | 驗收標準 |
拉力 | GB/T 7424.2-E1 載荷：依據光纜結構變化 樣品長度：不小于10m；鏈路不小于100m 持續時間：1min | 40%RTS 光纖無明顯應變（0.01%），光纖無明顯附加衰減（0.03dB）。 60%RTS 光纖應變≤0.25%，光纖附加衰減≤0.05dB (拉力取消后，光纖無明顯殘余附加衰減（0.03dB）)。 |
壓扁 | GB/T 7424.2-E3 載荷：依據上表，測試3個點 持續時間：10min | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.05dB/纖， OPGW無機械損傷。 |
滲水 | GB/T 7424.2-F5 時間：1 hour 樣品長度：0.5m 水高：1m | 不滲水。 |
溫度循環 | GB/T 7424.2-F1 樣品長度：不少于500m 溫度范圍：-40℃~+70℃ 循環次數：2 保溫時間：不小于12h | 試驗后，單模光纖在1550nm波長下的附加衰減不應大于0.1dB。 |
交貨長度
推薦長度2000米/3000米，可按客戶要求提供其他長度。
